| Merk | DBX |
| EAN | 691991401251 |
| Artikelcode | 223XS |

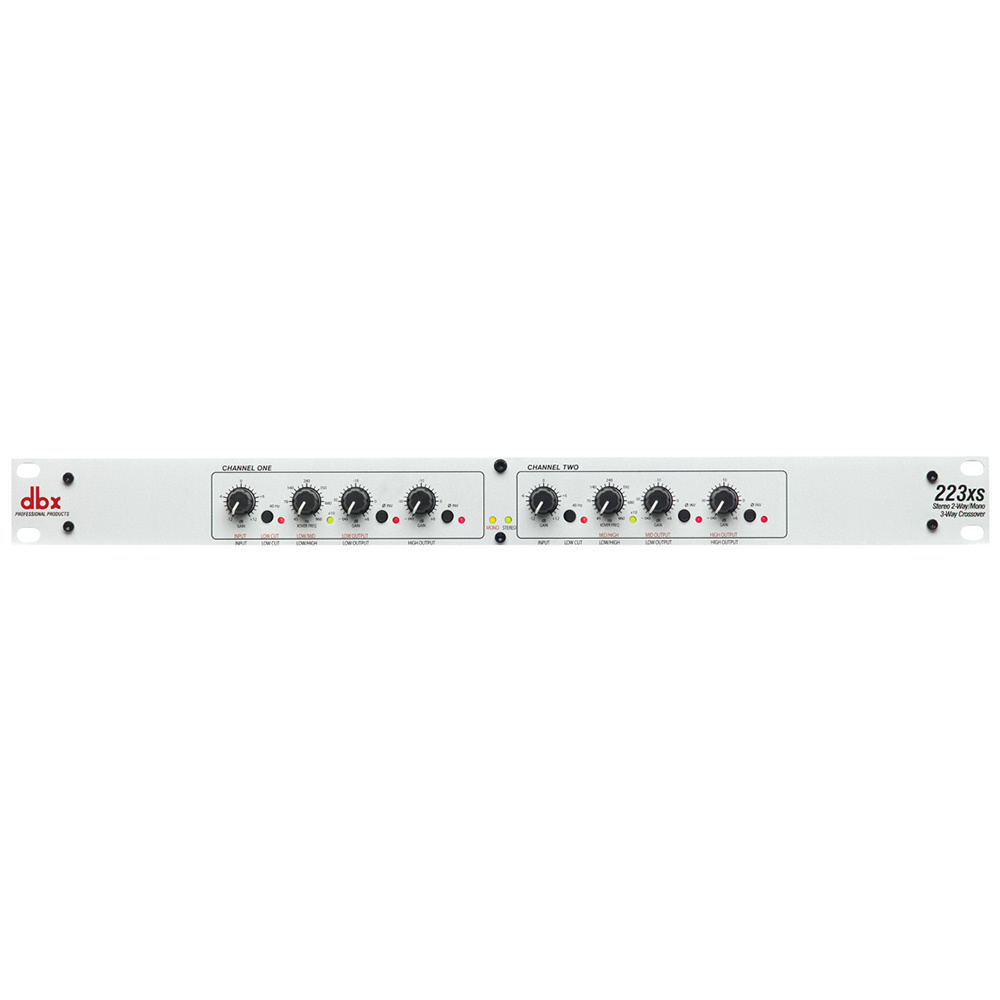

Je kunt de 223XS crossover van DBX op twee manieren gebruiken. De eerste is de stereo mode. Daarbij worden de frequenties gescheiden in laag en hoog: 45 tot 960 Hz of 450 Hz tot 9.6 kHz (x10 setting). Gebruik je hem in de mono mode, dan scheidt de crossover in laag, midden en hoog: Low/Mid: 45 tot 960 Hz of 450 Hz tot 9.6 kHz (x10 setting); Mid/High: 45 tot 960 Hz of 450 Hz tot 9.6 kHz (x10 setting).
De 223XS maakt gebruik van professionele Linkwitz-Riley filters (24dB per octaaf) en is voorzien van een hele reeks leds om de status van het apparaat aan te geven. Dit laatste is vooral handig als je hem in een 19 inch rack hebt ingebouwd. Daarnaast is de crossover aan de voorkant voorzien van enkele draaiknoppen waarmee de gain van de ingangen en de lage, midden en hoge frequenties per kanaal aangepast kunnen worden.
Specificaties:
-DBX 223XS crossover
-Ingangen: 2x female XLR
-Ingangstype: elektronisch gebalanceerd/ongebalanceerd, RF-gefilterd
-Ingangsimpedantie: gebalanceerd >50 kOhm, ongebalanceerd > 25 kOhm
-Max input: >+22dBu
-CMRR: >40dB, typically >55dB at 1kHz
-Uitgangen: 4x male XLR lijningang
-Uitgangstype: elektronisch gebalanceerd/ongebalanceerd, RF-gefilterd
-Uitgangsimpedantie: gebalanceerd 200 Ohm, ongebalanceerd 100 Ohm
-Max uitgang: >+ 21dBu
-Frequentiebereik: 20Hz - 20kHz
-Frequentierespons: < 3Hz to > 90kHz
-Signaal-ruisverhouding: Ref: +4 dBu, 22 kHz measurement bandwidth
-Signaal-ruisverhouding (stereo mode): >94dB (Low Output), >91dB (High Output)
-Signaal-ruisverhouding (mono mode): >94dB (Low Output), >93dB (Mid Output), >91dB (High Output)
-Dynamic range: > 106 dB, unweighted, any output
-THD+Noise: < 0.004% at +4 dBu, 1 kHz; < 0.04% at +20 dBu, 1 kHz
-Interchannel crosstalk: < -80 dB, 20 Hz to 20 kHz
-Crossover frequenties (stereo mode): Low/High: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting)
-Crossover frequenties (mono mode): Low/Mid: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Mid/High: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting)
-Crossover filter type: Linkwitz-Riley, 24 dB/octave, state-variable
-Low cut Switch: activeert 40 Hz Butterworth, 12 dB/octave high-pass filter, een switch per output
-Phase Invert Switch: keert de fase bij de uitgang om, een switch per output
-x1 / x10 Switch: vermenigvuldigt het low-high (mono: low/mid and high/mid) crossover frequentiebereik van de markeringen op het frontpaneel met een factor van 1 of 10, een switch per kanaal
-Mode Switch: selecteert stereo/mono en 2/3-way functionering
-LF Sum Switch: selecteert normal (stereo) of mono-summed lage frequentie functionering en schakelt Ch 2’s low output phase invert LED om aan te geven dat deze output niet operationeeel is in de LF sum mode uit
-Indicatoren: Stereo Operation (groen); Mono Operation (geel); Low Cut (rood per kanaal); x10 (groen per kanaal); Phase Invert (rood per output)
-Voeding: 230 VAC 50 Hz
-Stroomverbruik: 15W
-Afmetingen: 44 x 175 x 483mm (HxDxB)
-Gewicht: 1,7kg
