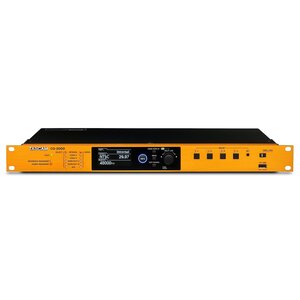

Tascam CG-2000 masterclock generator

Tascam CG-2000 masterclock generator:

De Tascam CG-2000 is een ultra-precieze masterclock voor licht- en geluidstoepassingen. Ideaal voor AV-racks, live-events en studio’s waar perfecte sync tussen audio en video cruciaal is. Geen ruis, geen vertraging - alles loopt stabiel en gelijk.

Kenmerken Tascam CG-2000 masterclock generator:

• Zorgt voor stabiele synchronisatie tussen beeld en geluid
• Flexibele systeemopbouw dankzij brede ondersteuning van audio- en videoformaten
• Audio: Wordclock, AES3, AES11, S/PDIF
• Video: NTSC, PAL, HD tri-level sync
• OCXO-klokgenerator (oven-controlled crystal oscillator) voor extreem nauwkeurige kloksignalen
• Jitter management en glitch-free relock voorkomen problemen bij kloksignaalverstoringen
• Clock input ondersteunt signalen tot 10 MHz (bijv. GPS of rubidiumklok)

Aansluitmogelijkheden:

• 4 video sync-uitgangen
• 12 wordclock-uitgangen, waarvan 2 ook Super Clock (Fs/4 t/m 256Fs, o.a. voor Pro Tools)
• 2 AES3/AES11-uitgangen
• 2 S/PDIF-uitgangen
• Ondersteunt pull-up/pull-down (0,1% en 4%) voor film/videoformats

Onderhoud en bediening:

• Zelfkalibratiefunctie met extern signaal voor maximale nauwkeurigheid
• Instelbaar uitgangsniveau voor wordclock
• Analyserfunctie meet ingangsniveaus, frequenties en terminatie
• Loggingfunctie met CSV-export via USB (handig voor storingsanalyse)
• Tot 4 instellingen opslaan, importeren/exporteren via USB
• Paneelvergrendeling voorkomt onbedoelde bediening
• OLED-display met brede kijkhoek
• Firmware-updates via USB

De CG-2000 biedt alle functies van de CG-1800, met als extra’s:

• Redundante voeding en dubbele video/wordclock-ingangen voor maximale bedrijfszekerheid
• GPO-uitgangen voor foutmeldingen naar externe systemen

Tascam CG-2000 masterclock generator:

Video-ingang (BNC):

• Signaalsterkte: 0.5–2.0 Vp-p
• Impedantie: 75 Ω (in/uit te schakelen via menu)
• Ondersteunde formaten: SD black burst (NTSC/PAL), SD composite sync, HD tri-level sync: 720p, 1080p, 1080i, 1080PsF

Word/EXT ingangen (BNC):

• Signaal: 0.5–5.0 Vp-p
• Impedantie: 50 of 75 Ω (instelbaar)
• Frequencies: Wordclock: 32 t/m 192 kHz, ATOM/GPS klok: 10 MHz, Pull-up/pull-down: alleen bij 48/96/192 kHz
• AES3/11-ingang (XLR)
• Signaalniveau: 0.2–10 Vp-p
• Impedantie: 110 Ω
• Formaten: AES3, AES11, IEC60958-4
• Frequencies: 32 t/m 192 kHz

Kalibratie-ingang (BNC):

• Voor GPS/ATOM sync of zelfkalibratie
• Signaalniveau: 0.5–5.0 Vp-p
• Impedantie: 50 Ω

Uitgangen:

Video-uitgangen (BNC)

• Impedantie: 75 Ω
• Formaten: NTSC, PAL, HD tri-level (zoals 1080p/50, 59.94, 60)

Wordclock-uitgangen (BNC)

• Niveau: 1.0–3.5 Vp-p (instelbaar per 0.5 V stap)
• Aantal: 12
• Frequenties: 32 t/m 192 kHz
• Super Clock (alleen uitgangen 11/12): 11.2896 & 12.288 MHz
• Pull-up/pull-down: bij 48/96/192 kHz

AES3/11-uitgangen (XLR)

• Niveau: 2.5 Vp-p
• Impedantie: 110 Ω
• Frequencies: 32 t/m 192 kHz
• Formaten: AES3, AES11, IEC60958-4

S/PDIF-uitgangen (RCA)

• Niveau: 0.5 Vp-p
• Impedantie: 75 Ω
• Frequencies: 32 t/m 192 kHz

Alarmuitgang:

• 6-pins Euroblock
• Open collector-uitgang, max. 50 mA bij 20 V
• Voor statusbewaking van fouten

Klokprestaties:

• Interne oscillator: OCXO
• Precisie: ±0.01 ppm
• Temperatuurstabiliteit: ±0.05 ppm (0–40 °C)
• Dagelijkse stabiliteit: ±0.005 ppm
• Jaarlijkse stabiliteit: ±0.5 ppm

Algemene gegevens:

• Voeding: 100–240 V AC
• Verbruik: 14 W
• Afmetingen: 483 × 44 × 310 mm (1U)
• Gewicht: 3,3 kg
• Bedrijfstemperatuur: 0–40 °C
