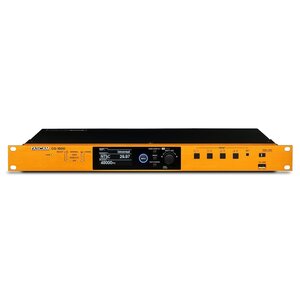

Tascam CG-1800 masterclock generator

Tascam CG-1800 masterclock generator:

Met de Tascam CG-1800 stuur je een superstrak kloksignaal naar je audio- en videoapparatuur. Zo blijft alles perfect gesynchroniseerd. Ideaal voor studio, live, AV-installaties en broadcast. Geen haperingen, geen vertraging, alles loopt gelijk.

Kenmerken Tascam CG-1800 masterclock generator:

• Zorgt voor stabiele synchronisatie tussen beeld en geluid
• Flexibel te integreren dankzij ondersteuning van diverse audio- en videoformaten
• Audio: Wordclock, AES3, AES11, S/PDIF
• Video: NTSC, PAL, HD tri-level sync
• Hoogwaardige OCXO-klok (oven controlled crystal oscillator) voor ultranauwkeurige kloksignalen
• Jitter management en glitchvrije hervergrendeling voorkomen storingen bij klokuitval
• Clock input ondersteunt frequenties tot 10 MHz

 Uitgangen:

• 4x video sync
• 12x wordclock (waarvan 2 met Fs/4, Fs/2, 2Fs, 4Fs, 256Fs – geschikt voor Pro Tools en andere DAW’s)
• 2x AES3 of AES11
• 2x S/PDIF
• Ondersteunt 0,1% en 4% pull-up/pull-down voor video- en filmformats
• Zelfkalibratie mogelijk met extern signaal voor optimale nauwkeurigheid
• Instelbare uitgangsniveaus van wordclock

Analyseerfunctie meet:

• Ingangsfrequenties
• Ingangsniveaus
• Terminatie van aangesloten apparaten
• Loggingfunctie voor foutopsporing (weergave op display of export via USB in CSV-formaat)
• Tot 4 systeeminstellingen opslaan, importeren en exporteren via USB
• Paneelvergrendeling voorkomt foutbediening
• OLED-display met brede kijkhoek
• Firmware-updates via USB
•

Specificaties Tascam CG-1800 masterclock generator:

Video-ingangen (BNC):

• Signaalsterkte: 0.5–2.0 Vp-p
• Impedantie: 75 Ω (instelbaar)
• Ondersteunt: SD black burst (NTSC/PAL), SD composite sync, HD tri-level sync: 720p / 1080p / 1080i / 1080PsF
• Frequentie-afwijking: ±10 ppm

Word/EXT ingangen (BNC):

• Voor externe kloksignalen (32–192 kHz of 10 MHz)
• Impedantie: 50 of 75 Ω (instelbaar)
• Geschikt voor: Wordclock, ATOM 10 MHz, GPS 10 MHz
• Pull-up/pull-down: ±0.1%, ±4% bij 48/96/192 kHz

AES3/AES11 ingang (XLR):

• Signaal: 0.2–10 Vp-p
• Impedantie: 110 Ω
• Formaat: AES11-2003, AES3-2003, IEC60958-4
• Frequenties: 32–192 kHz
• Pull-up/pull-down mogelijk bij 48/96/192 kHz

Kalibratie-ingang (BNC):

• Voor nauwkeurige afstelling via ATOM/GPS
• Signaal: 0.5–5.0 Vp-p
• Impedantie: 50 Ω (instelbaar)

Uitgangen:

Video (BNC)

• Impedantie: 75 Ω
• Uitgangsformaat: NTSC, PAL, HD tri-level sync (720p/1080i/1080p/PsF)

Wordclock (BNC):

• 12 uitgangen, 2 daarvan ook Super Clock
• Frequenties: 32–192 kHz + 11.2896/12.288 MHz
• Niveaus instelbaar (1.0–3.5 Vp-p in stappen van 0.5 V)

AES3/AES11 (XLR):

• Signaal: 2.5 Vp-p
• Impedantie: 110 Ω
• Frequenties: 32–192 kHz

S/PDIF (RCA)

• Signaal: 0.5 Vp-p
• Impedantie: 75 Ω
• Frequenties: 32–192 kHz

Alarmuitgang (alleen CG-2000)

• Euroblock (open collector)
• Max. 50 mA / 20 V

Prestaties & Specificaties:

Interne oscillator: OCXO

• Nauwkeurigheid: ±0.01 ppm (fabrieksinstelling)
• Temperatuursafwijking: ±0.05 ppm (0–40 °C)
• Dagelijkse stabiliteit: ±0.005 ppm
• Jaarlijkse stabiliteit: ±0.5 ppm
• Voeding: 100–240 V
• Verbruik: 11,5 W
• Afmetingen: 483 × 44 × 310 mm (1U rack)
• Gewicht: 3,2 kg
• Werktemperatuur: 0–40 °C
