| Merk | Adam Hall |
| Artikelcode | K4HPD315-M |

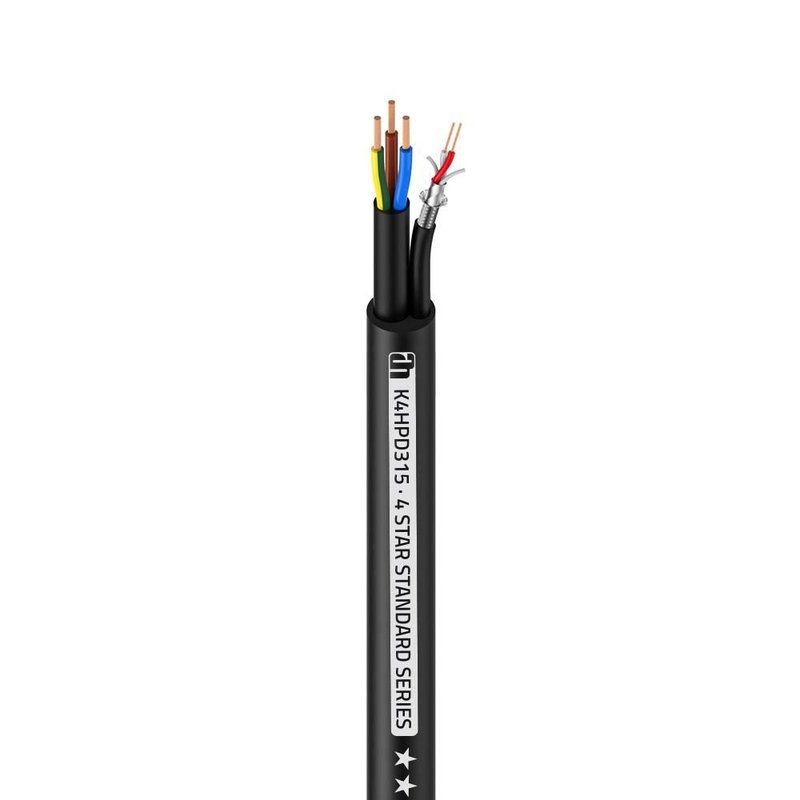

De Adam Hall 4 Star HPD 315 is een combikabel waar zowel een DMX-signaal als stroom doorheen kan. Het is een sterke, maar flexibele kabel met PVC-mantel. Voor stroom heeft hij 3x 1,5 mm² aders en voor DMX 2x 0.22 mm². Dit is de versie per meter.
Specificaties Adam Hall 4 Star HPD 315 stroom & DMX combikabel 3x1,5mm & 2x0,22mm p/m:
Algemeen:
- Kabel voor stroom en DMX
- Verkoop per meter
- Ook op rol van 100 meter verkrijgbaar (zie gerelateerde producten)
- Zeer goede afscherming dankzij dichte koperen spiraalafscherming en extra AL-folie
- Kabelmantel: flexibel PVC
- Kleur: zwart
- Diameter kabel: 15 mm
- Lengte: 1 m
Stroomkabel:
- Diameter: 8 mm
- AWG: 16
- Aders: 3x 1,5 mm²
- Aderconstructie: 48x 0,20 mm
- Adermateriaal: OFC
- Weerstand: 85 ohm/km
- Capaciteit: 55 pF/m
DMX-kabel:
- Diameter: 4 mm
- AWG: 24
- Aders: 2x 0,22 mm²
- Aderconstructie: 7x 0,20 mm
- Adermateriaal: OFC
- Afscherming: AL/PT-folie, koperen spiraalspiraalafscherming
- Weerstand: 85 ohm/km
- Capaciteit: 55 pF/m
