Met de Tascam CG-2000 Master Clock generator zorg je voor extreem nauwkeurige synchronisatie van audio & video in studio’s of live-omgevingen. Deze master clock stuurt een stabiel kloksignaal naar je apparatuur, zodat alles perfect gelijk loopt.

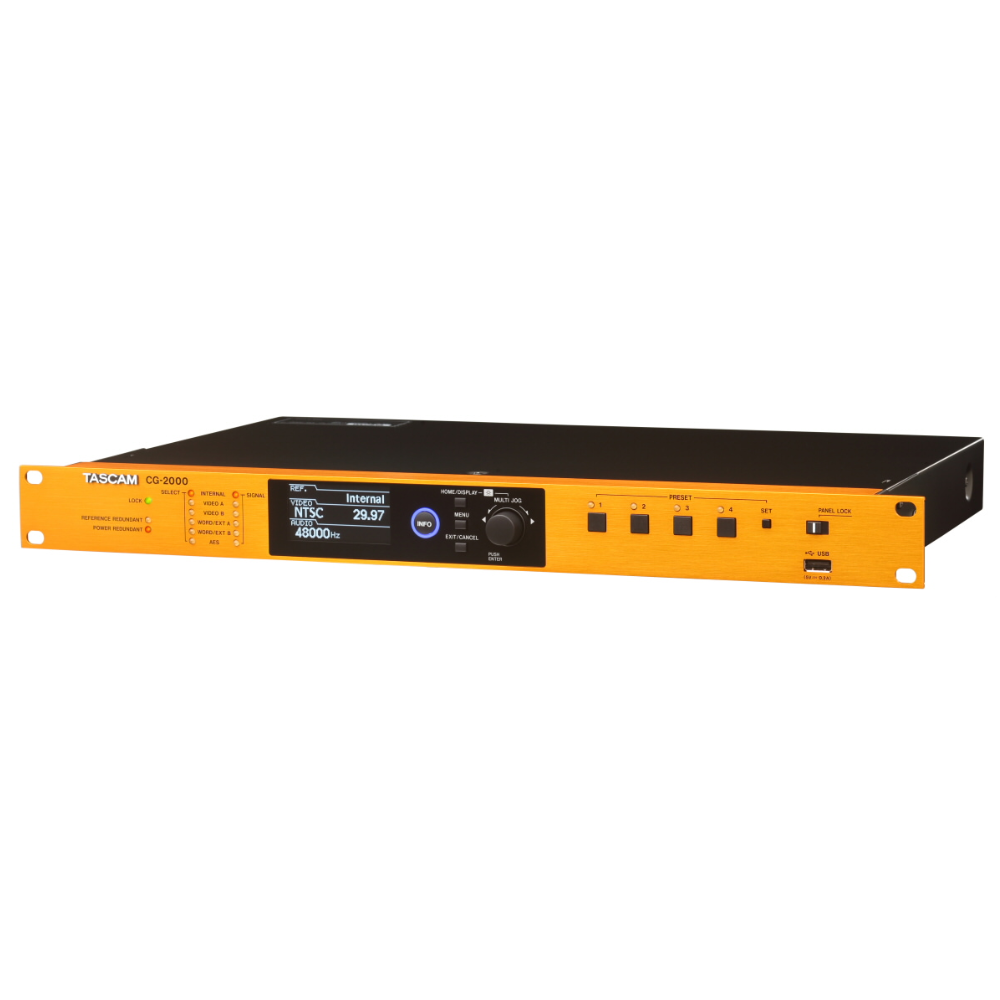

Tascam CG-2000 master clock generator: absolute precisie voor veeleisende audio-professionals
De Tascam CG-2000 master clock generator is een ultra-precieze sync generator voor licht- en geluidstoepassingen. Ideaal voor AV-racks, live-events en studio’s waar perfecte sync tussen audio en video cruciaal is. Geen ruis, geen vertraging - alles loopt stabiel en gelijk.
Logboekregistratie en parallelle GPO-uitvoer met Tascam CG-2000 master clock generator
De CG-2000 (en CG-1800) zijn uitgerust met 4 video-uitgangen. Alle series zijn voorzien van 12-woordklokuitgangen, twee AES3/11 en twee/PDIF digitale uitgangen, waardoor grootschalige synchronisatiesystemen kunnen worden gebouwd. Bovendien zijn ze compatibel met 2xFs, 4xFs en 256xFs uitgangen, maar ook met Pro Tools en andere DAW-systemen.
De CG-serie is zo ontwikkeld dat de oorzaak van eventuele storingen tijdens het onderhoud kan worden onderzocht wanneer er zich een probleem voordoet. De beëindiging van de uitvoerapparatuur, het meten van het ingangsniveau (alleen voor de CG-2000 en de CG-1800) en de analysefunctie die de ingangsfrequentie meet, zijn allemaal inbegrepen, ter ondersteuning van het oplossen van problemen als er zich een probleem voordoet.
Uitgangsniveau van de Tascam CG-2000 master clock generator verstelbaar
Het uitgangsniveau van de woordklok kan op verschillende niveaus worden ingesteld, waardoor optimale signaalniveaus kunnen worden geleverd aan aangesloten apparatuur. Als een andere functie die de detectie van problemen ondersteunt, is ook een logfunctie opgenomen.
Kenmerken Tascam CG-2000 master clock generator:
- Zorgt voor stabiele synchronisatie tussen beeld en geluid
- Flexibele systeemopbouw dankzij brede ondersteuning van audio- en videoformaten
- Audio: Wordclock, AES3, AES11, S/PDIF
- Video: NTSC, PAL, HD tri-level sync
- OCXO-klokgenerator (oven-controlled crystal oscillator) voor extreem nauwkeurige kloksignalen
- Jitter management en glitch-free relock voorkomen problemen bij kloksignaalverstoringen
- Clock input ondersteunt signalen tot 10 MHz (bijv. GPS of rubidiumklok)

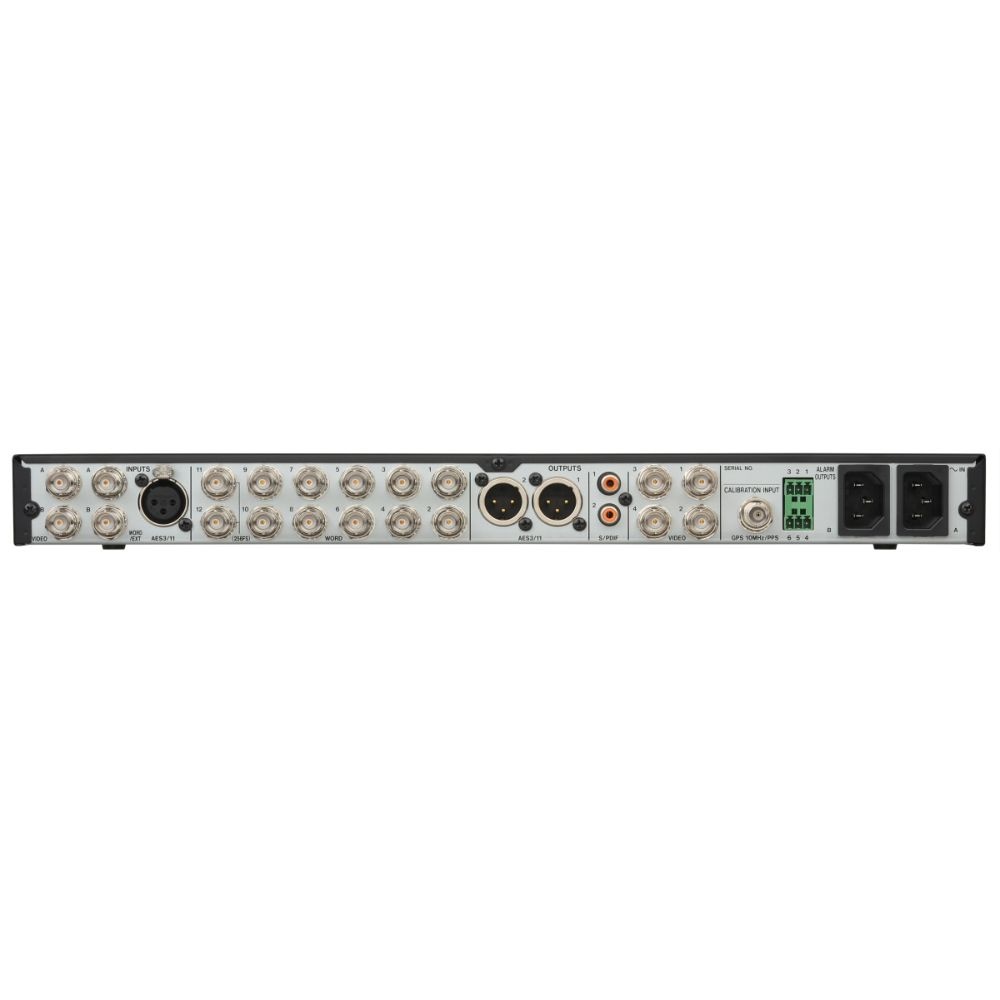

Aansluitmogelijkheden:
- 4 video sync-uitgangen
- 12 wordclock-uitgangen, waarvan 2 ook Super Clock (Fs/4 t/m 256Fs, o.a. voor Pro Tools)
- 2 AES3/AES11-uitgangen
- 2 S/PDIF-uitgangen
- Ondersteunt pull-up/pull-down (0,1% en 4%) voor film/videoformats
Onderhoud en bediening:
- Zelfkalibratiefunctie met extern signaal voor maximale nauwkeurigheid
- Instelbaar uitgangsniveau voor wordclock
- Analyserfunctie meet ingangsniveaus, frequenties en terminatie
- Loggingfunctie met CSV-export via USB (handig voor storingsanalyse)
- Tot 4 instellingen opslaan, importeren/exporteren via USB
- Paneelvergrendeling voorkomt onbedoelde bediening

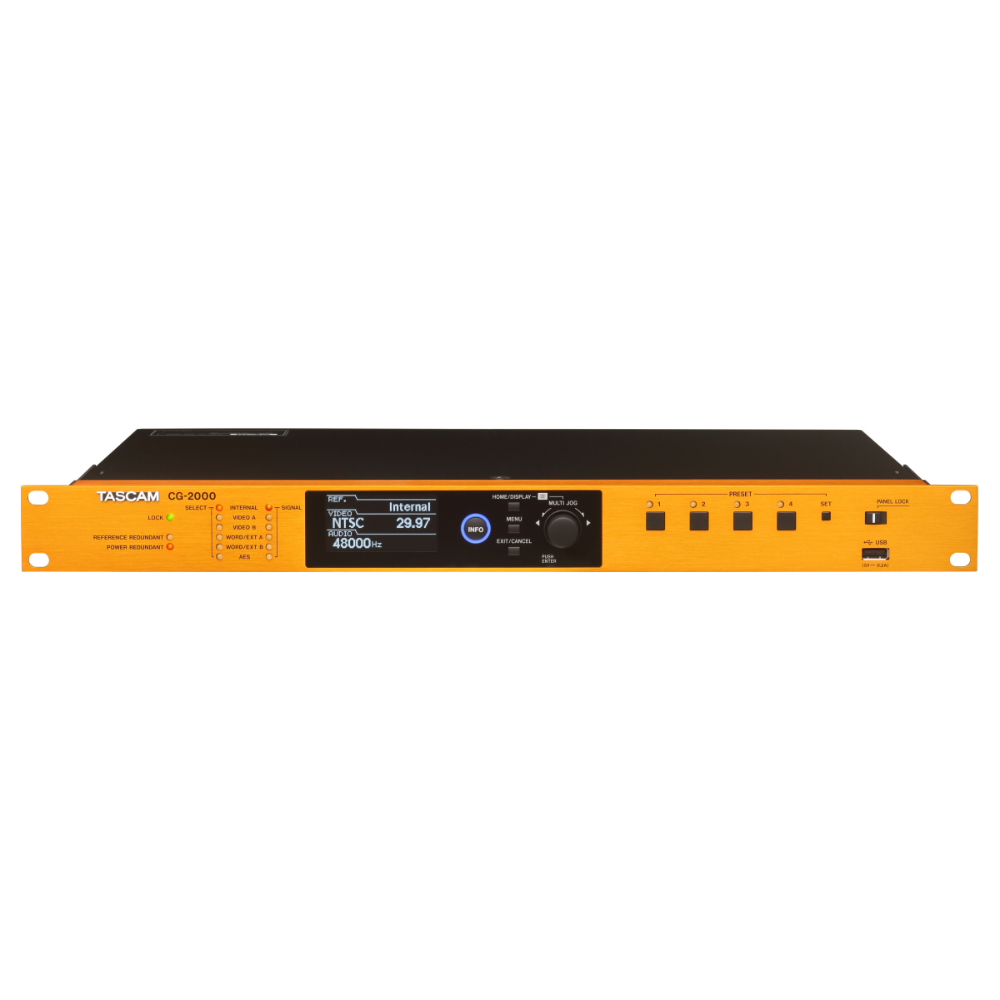

- OLED-display met brede kijkhoek
- Firmware-updates via USB
De CG-2000 biedt alle functies van de CG-1800, met als extra’s:
- Redundante voeding en dubbele video/wordclock-ingangen voor maximale bedrijfszekerheid
- GPO-uitgangen voor foutmeldingen naar externe systemen
Specificaties Tascam CG-2000 master clock generator:
Video-ingang (BNC):
- Signaalsterkte: 0.5–2.0 Vp-p
- Impedantie: 75 Ω (in/uit te schakelen via menu)
- Ondersteunde formaten: SD black burst (NTSC/PAL), SD composite sync, HD tri-level sync: 720p, 1080p, 1080i, 1080PsF
Word/EXT ingangen (BNC):
- Signaal: 0.5–5.0 Vp-p
- Impedantie: 50 of 75 Ω (instelbaar)
- Frequencies: Wordclock: 32 t/m 192 kHz, ATOM/GPS klok: 10 MHz, Pull-up/pull-down: alleen bij 48/96/192 kHz
- AES3/11-ingang (XLR)
- Signaalniveau: 0.2–10 Vp-p
- Impedantie: 110 Ω
- Formaten: AES3, AES11, IEC60958-4
- Frequenties: 32 t/m 192 kHz
Kalibratie-ingang (BNC):
- Voor GPS/ATOM sync of zelfkalibratie
- Signaalniveau: 0.5–5.0 Vp-p
- Impedantie: 50 Ω
Uitgangen:
Video-uitgangen (BNC)
- Impedantie: 75 Ω
- Formaten: NTSC, PAL, HD tri-level (zoals 1080p/50, 59.94, 60)
Wordclock-uitgangen (BNC)
- Niveau: 1.0–3.5 Vp-p (instelbaar per 0.5 V stap)
- Aantal: 12
- Frequenties: 32 t/m 192 kHz
- Super Clock (alleen uitgangen 11/12): 11.2896 & 12.288 MHz
- Pull-up/pull-down: bij 48/96/192 kHz
AES3/11-uitgangen (XLR)
- Niveau: 2.5 Vp-p
- Impedantie: 110 Ω
- Frequenties: 32 t/m 192 kHz
- Formaten: AES3, AES11, IEC60958-4
S/PDIF-uitgangen (RCA)
- Niveau: 0.5 Vp-p
- Impedantie: 75 Ω
- Frequenties: 32 t/m 192 kHz
Alarmuitgang:
- 6-pins Euroblock
- Open collector-uitgang, max. 50 mA bij 20 V
- Voor statusbewaking van fouten
Klokprestaties:
- Interne oscillator: OCXO
- Precisie: ±0.01 ppm
- Temperatuurstabiliteit: ±0.05 ppm (0–40 °C)
- Dagelijkse stabiliteit: ±0.005 ppm
- Jaarlijkse stabiliteit: ±0.5 ppm
Algemene gegevens:
- Materiaal: metalen behuizing
- Kleur: zwarte poedercoating
- Voeding: 100–240 V AC
- Verbruik: 14 W
- Afmetingen (B x D x H): 483 × 310 x 44 mm (1U)
- Gewicht: 3,3 kg
