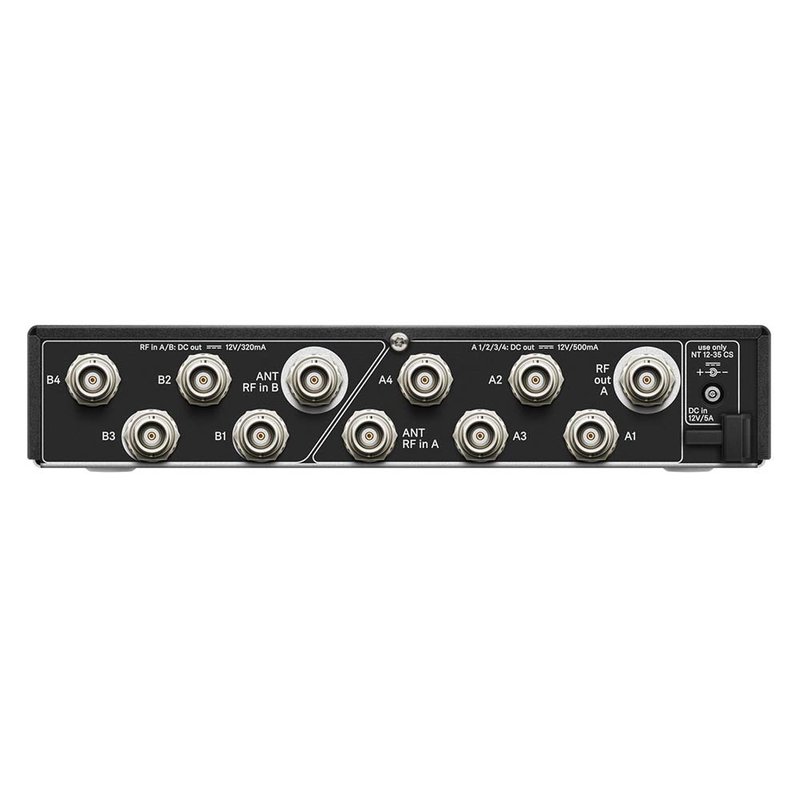

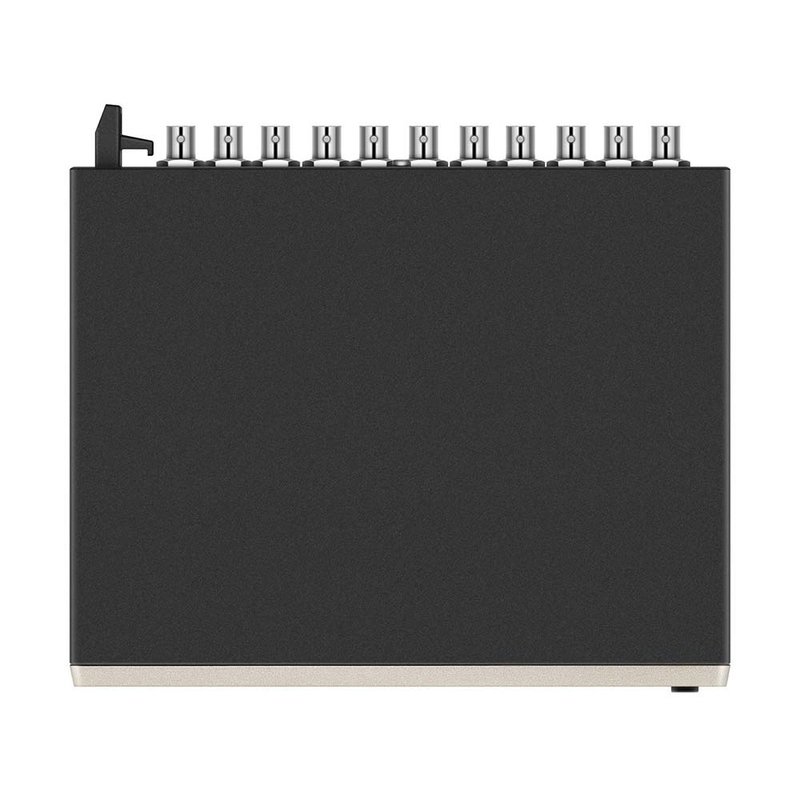

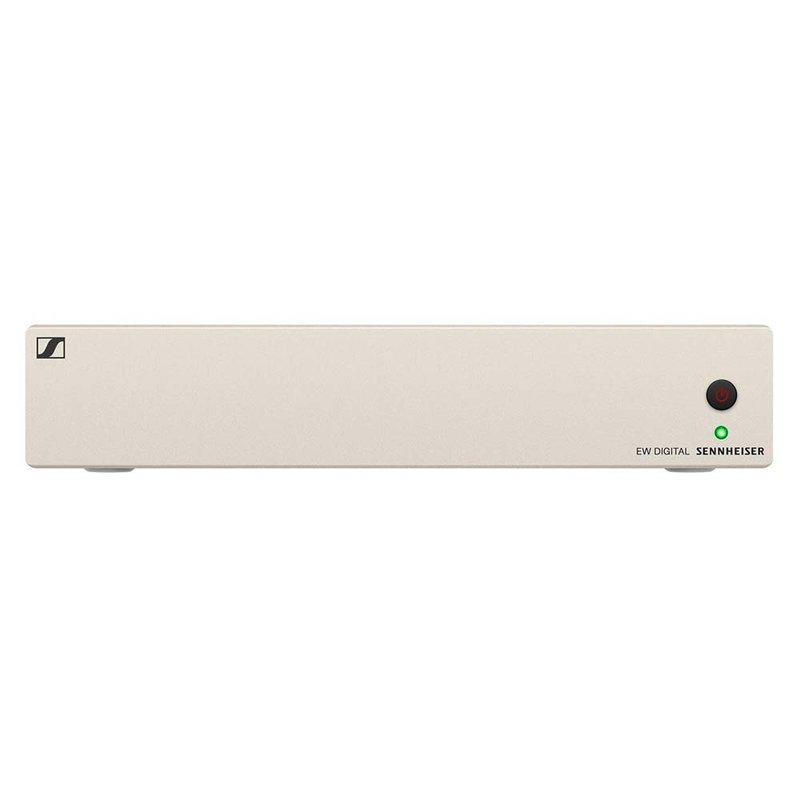

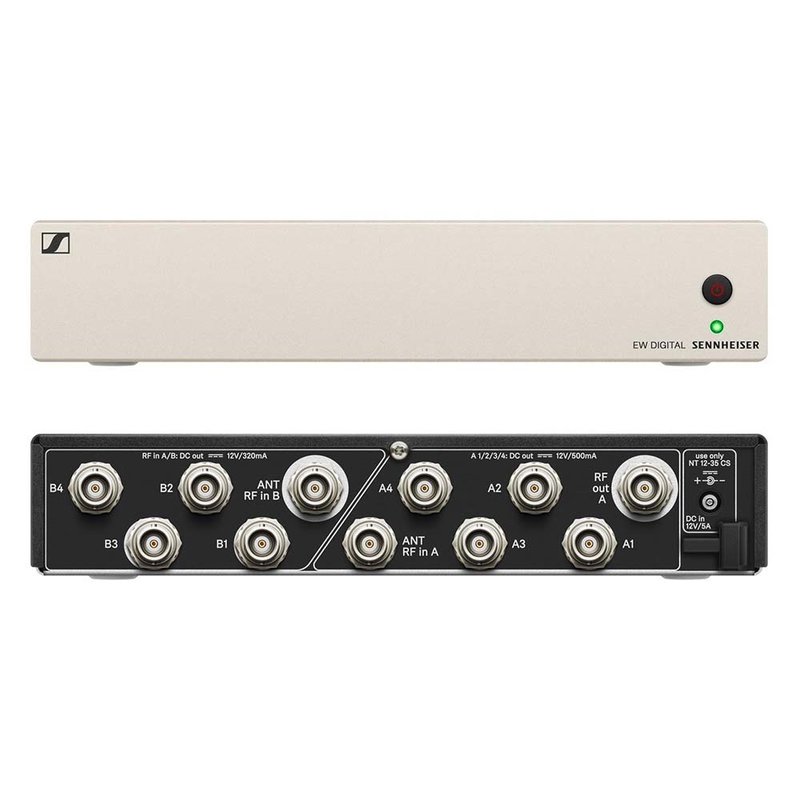

De Sennheiser EW-D ASA (Q-R-S) is een actieve antennesplitter waarop je 4 of 8 ontvangers uit de EW-D serie van draadloze systemen kan aansluiten. Hij werkt in de frequentieband van 470 tot 694 MHz.
Sennheiser EW-D ASA (Q-R-S) beperkt antennes
Door de Sennheiser EW-D ASA antennesplitter te gebruiken beperk je het aantal antennes tot 1 of 2. Erg handig als je met veel draadloze systemen werkt. Overigens is het verdelen van antennesignalen niet het enige wat de Sennheiser EW-D ASA doet. Het apparaat stuurt ook stroom door de BNC-kabels. Je hoeft jouw ontvangers dus niet met een stroomkabel aan te sluiten, want voeding krijgen ze van de splitter. Daarnaast is het niet nodig om apart kabels aan te schaffen, want er worden 8 BNC-snoeren meegeleverd.
Specificaties Sennheiser EW-D ASA (Q-R-S) antennesplitter:
- Frequentieband: 470 - 694 MHz
- Ook geschikt voor andere merken draadloze systemen in dezelfde frequentieband en de juiste aansluiting
- Splitter: 2x 1:4 of 1x 1:8 actief
- Gain:
- in A – out A: 0 ± 1 dB
- in A – out A1/A4: 0 ± 1 dB
- in B – out B1/B4: 0 ± 1 dB
- IIP3: > 25 dBm
- Impedantie: 50 Ω
- Reflection loss: 10 dB (alle RF outputs)
- Voeding: DC +12 V van NT 12-35 CS power supply unit
- Stroomverbruik: 210 mA
- Totaal stroomverbruik: maximaal 3 A (met 4 EW-D EM en aangesloten EW-D AB)
- Voeding voor antenneboosters bij ANT RF in A en ANT RF in B: DC 12 V, 320 mA
- Voeding voor ontvangers bij A1 tot A4: DC 12 V, typically 350 mA, max. 500 mA
- Afmetingen: 212 x 168 x 43 mm
- Gewicht: 1,1 kg

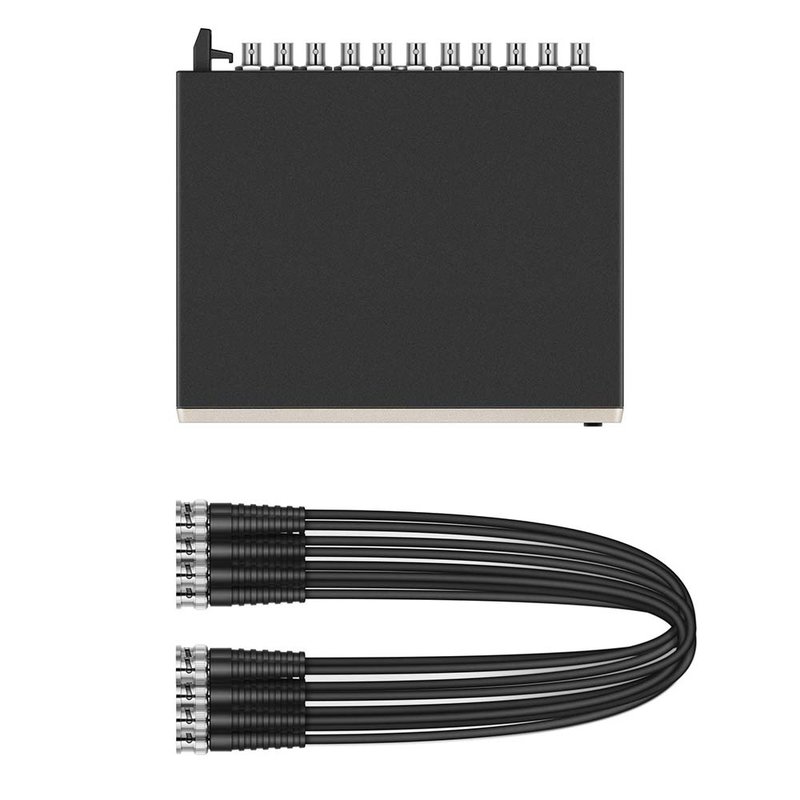

Meegeleverde accessoires Sennheiser EW-D ASA (Q-R-S) antennesplitter:
- 8x BNC-kabel
- 1x NT 12-35 CS-voedingsadapter
