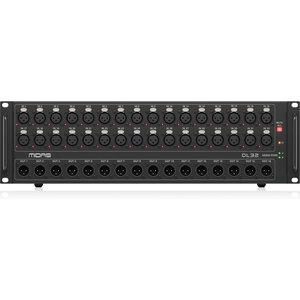

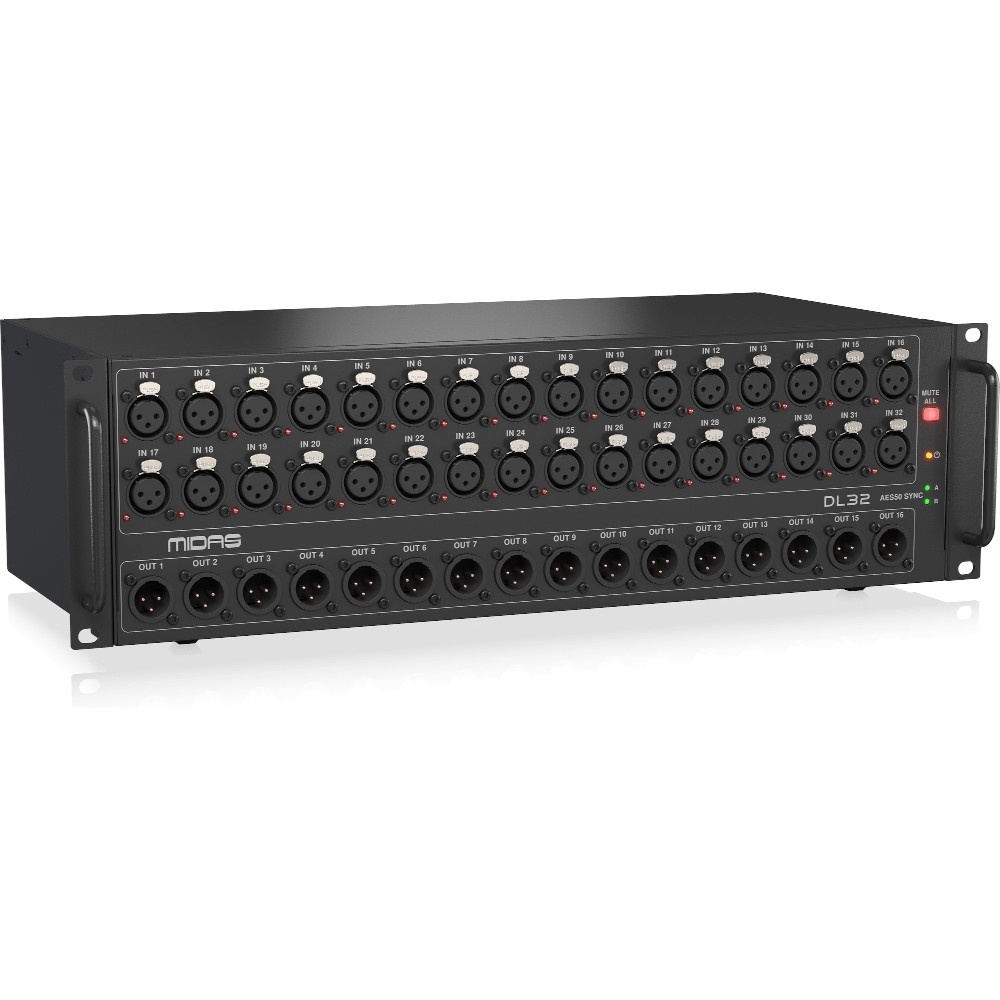

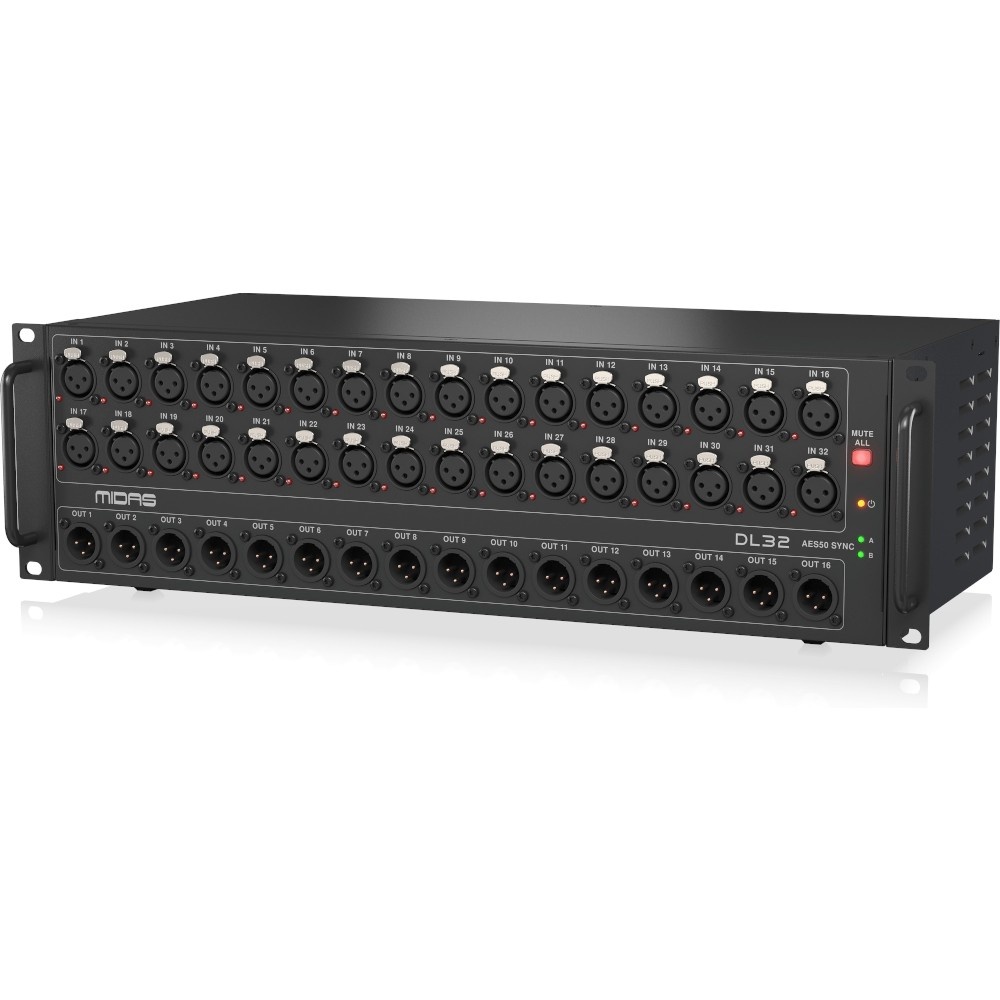

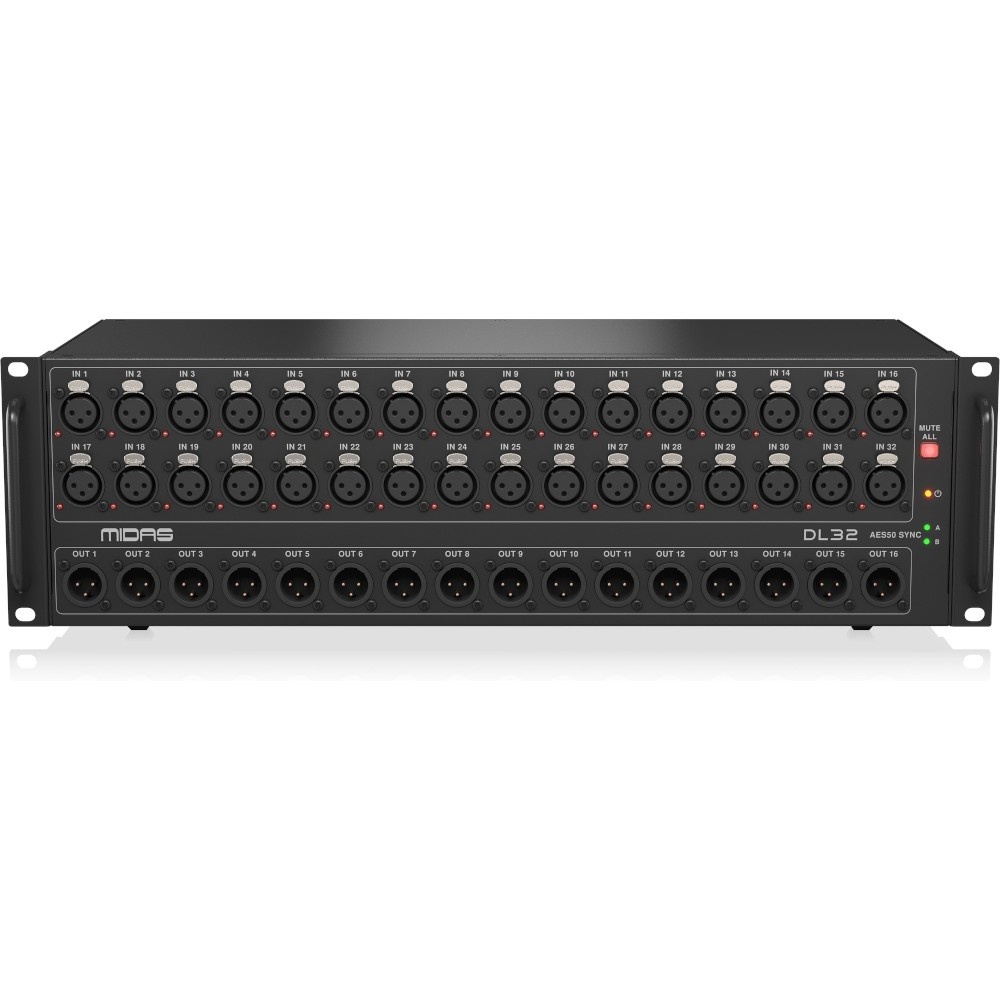

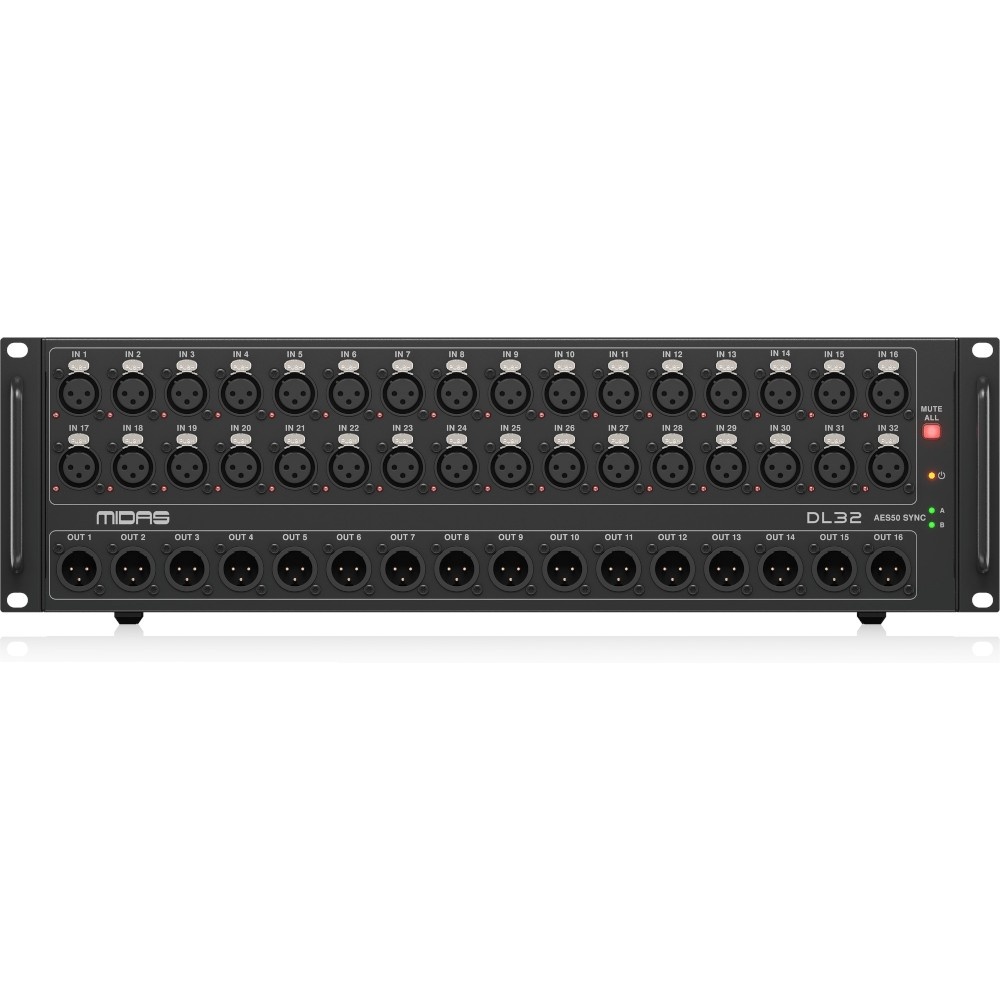

De Midas DL32 Digitale stagebox is een kwalitatief hoogwaardige stagebox met 32 op afstand bedienbare microfoonvoorversterkers uit de Midas PRO-serie. Het enige wat je nodig hebt om hem te verbinden is een enkele Cat 5e-kabel.
Midas DL32 Digitale stagebox: enorme connectiviteit

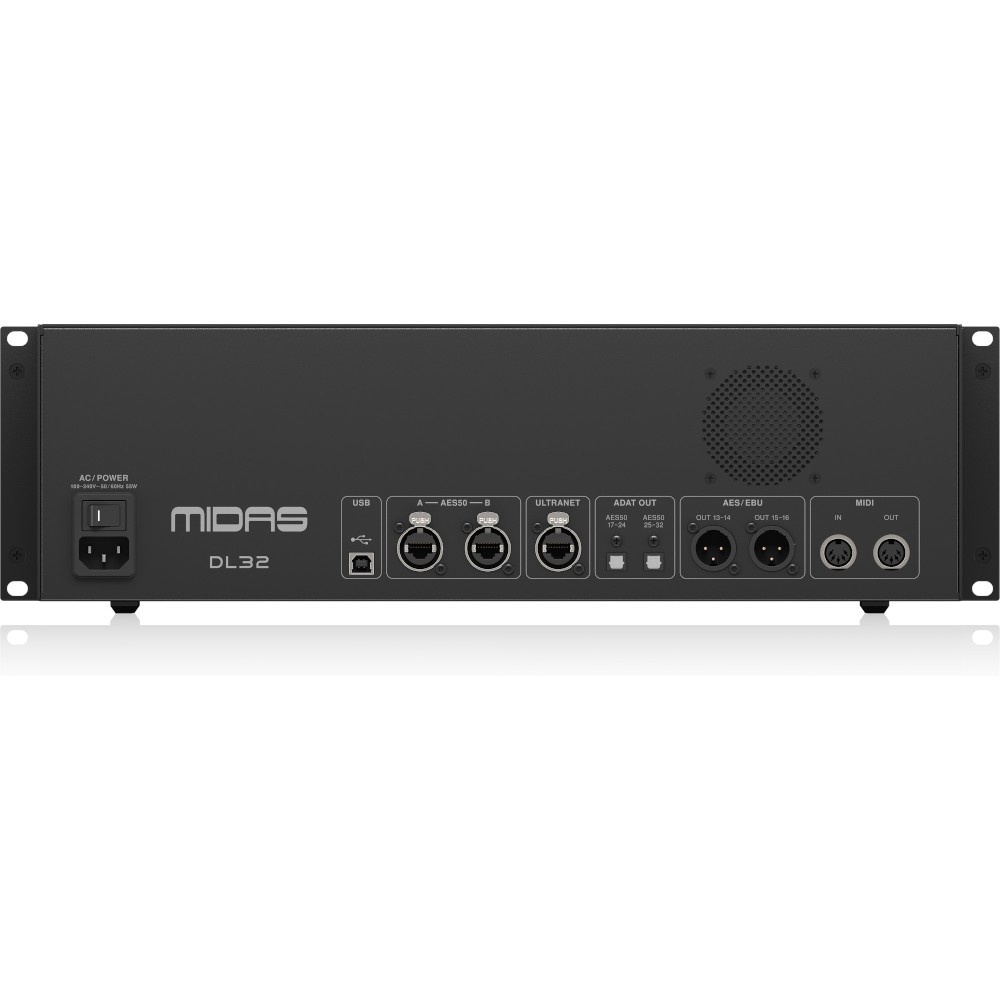

De Midas DL32 Digitale stagebox bied enorme mogelijkheden op het gebied van connectiviteit. Bij gebruik als onderdeel van een compleet M32-systeem kunnen twee DL32 Stage Boxes worden gecascadeerd via de ingebouwde AES50-poorten, die connectiviteit bieden voor maximaal 64 microfoon-/lijningangen, 32 gebalanceerde uitgangen en de ULTRANET-poort maakt directe aansluiting mogelijk op Turbosound iQ-serie luidsprekers en het Behringer POWERPLAY P-16 Personal Monitoring System - dat tot 48 individuele monitormixers kan voeden. We hebben ook 2 optische ADAT-aansluitingen en AES-3 (AES/EBU) meegeleverd voor aansluiting op externe apparaten, een handige USB-poort voor systeemupdates via uw pc - plus MIDI I/O voor verlichtingssystemen en besturing van geluidsmodules.
De DL32 is in eerste instantie ontworpen met onze M32 digitale mengtafel in gedachten, maar elk mengbord met AES50-netwerkmogelijkheden kan nog steeds rechtstreeks gebruikmaken van de krachtige functieset van de DL32. Een DL32 en M32C kunnen bijvoorbeeld samen worden gebruikt om een op afstand bestuurbaar digitaal mengsysteem te creëren in slechts 4U. Een andere belangrijke toepassing zou kunnen zijn dat de M32C onafhankelijke monitormixtaken levert, terwijl ook alle I/O wordt doorgegeven en gedeeld met de hoofdconsole - een M32, of een andere digitale mixer die MADI, Dante, ADAT of AES50 I/O ondersteunt. Redelijk geprijsde optiekaarten ter vervanging van de standaard 32 x 32-kanaals USB-interface zijn apart verkrijgbaar voor dat exacte doel. Je kunt zelfs de volledige show mixen vanaf de M32C op het podium via speciale apps voor afstandsbediening. En aangezien de DL32 en M32C communiceren via AES50, kunnen ze worden gescheiden door CAT5-bekabeling, mocht dat handiger zijn voor de locatie.
Kenmerken Midas DL32 Digitale stagebox:
- 32 bekroonde Midas PRO microfoonvoorversterkers met schakelbare 48 V fantoomvoeding
- 16 elektronisch gebalanceerde lijnniveau-uitgangen met lage impedantie
- Connectiviteit van het ULTRANET-systeem voor persoonlijke monitoring voor in-ear-toepassingen
- Dubbele ADAT-uitgangen voor gebruik in splittermodus en stand-alone digitale multicore-toepassingen
- Twee AES-3-poorten (AES/EBU), bijv. voor het direct aansluiten van PA-systeemcontrollers met digitale ingangen
- Bediening op afstand tot 100 m via CAT5/5e-kabel
- MIDI In/Out voor bidirectionele communicatie tussen FOH-console en MIDI-apparaten op het podium
- Voorzien van industriestandaard RJ-45, AES50 en ULTRANET netwerkpoorten
- Robuust 3U rackmount chassis voor duurzaamheid in draagbare toepassingen
- Universele schakelende voeding met automatisch bereik
- Mute-All-Inputs-functie voor het stilletjes patchen van alle ingangen op het podium
Specificaties Midas DL32 Digitale stagebox:
- A/D-D/A conversie (Cirrus Logic A/D CS5368, D/A CS4398): 24-bit @ 44.1 / 48 kHz, 114 dB dynamische range (A-gefilterd)
- Networked I/O latency (stagebox in > console processing > stagebox out): 1.1 ms
- Programmeerbare Midas mic voorversterkers, gebalanceerd XLR: 32
- Line outputs, gebalanceerd XLR: 16
- AES/EBU outputs (AES3 XLR): 2
- AES50 ports, SuperMAC networking, NEUTRIK etherCON: 2
- ULTRANET output, RJ45 (geen voeding geleverd): 1
- MIDI inputs / outputs: 1/1
- ADAT outputs, Toslink: 2
- USB poort voor systeem updates, type B: 1
- Input impedantie, XLR: 10 kΩ
- Non clip maximale input level, XLR: +23.5 dBu
- THD + noise, unity gain, 0 dBu out: < 0.01%, ongefilterd
- THD + noise, +45 dB gain, 0 dBu out: < 0.03%, ongefilterd
- Fantoomvoeding, schakelbaar per input: 48 V
- Equivalente input ruis @ +45 dB gain, (150 Ω source): < -126 dBu, 22 Hz - 22 kHz, ongefilterd
- CMRR @ 1 kHz, unity gain (typisch): > 70 dB
- CMRR @ 1 kHz, +45 dB gain (typisch): > 90 dB
- Frequentie response @ 48 kHz sample rate, bij elke gain: 20 Hz - 20 kHz, 0 dB to -1 dB
- Dynamische range, analoge mic in naar analoge out: 107 dB, 22 Hz - 22 kHz, ongefilterd
- A/D dynamische range, mic voorversterker naar converter: 109 dB, 22 Hz - 22 kHz, ongefilterd
- D/A dynamische range, converter naar output: 110 dB, 22 Hz - 22 kHz, ongefilterd
- Crosstalk rejection @ 1 kHz, adjacent kanalen: 100 dB
- Output impedantie, XLR: 50 Ω
- Maximale output level, XLR: +21 dBu
- Residu ruis level, unity gain, XLR < -86 dBu, 22 Hz - 22 kHz, ongefilterd
- Residu ruis level, muted, XLR < -100 dBu, 22 Hz - 22 kHz, ongefilterd
- AES50 SuperMAC networking @ 48 or 44.1 kHz, 24-bit PCM: 2 x 48 kanalen, bidirectioneel
- AES50 SuperMAC kabel lengte, CAT5e afgeschermd tot: 100 m
- ULTRANET networking @ 48 or 44.1 kHz, 22-bit PCM: 1 x 16 kanalen, unidirectioneel
- ULTRANET kabel lengte, CAT5 afgeschermd: tot 75 m
- ADAT output @ 48 or 44.1 kHz, 24-bit PCM: 2 x 8 Kanalen, unidirectioneel
- Toslink optisch, kabel lengte: 5 m, typisch
- AES/EBU output @ 48 or 44.1 kHz, 24-bit PCM: 2 x 2 Kanalen, unidirectioneel
- XLR, 110 Ω gebalanceerd, kabel lengte: 5 m, typisch
- Switch-mode autorange voeding: 100-240 V (50/60 Hz)
- Stroomverbruik: 55 W
- Standaard werktemperatuur: 5°C tot 45°C
- Afmetingen: 483 x 242 x 138 mm
- Gewicht: 5.7 kg
