Showtec DMX Merge 2 naar 1 DMX-signalen

De Showtec DMX merge heeft 3 modi met verschillende functies.

Modus 1 (HTP-mode)
De High Take Precedence modus maakt het mogelijk om met 2 DMX-controllers dezelfde kanalen te bedienen. De controller die het DMX-kanaal met het hoogste niveau uitzendt bedient uiteindelijk de fixture.

Modus 2 (Back-up mode)
De Back-up modus doet bijna hetzelfde als de HTP-mode, alleen bij deze modus heeft DMX-contoller A altijd voorrang. Zodra controller A uitvalt of geen signaal meer uitstuurt, wordt het mogelijk om de fixture met DMX-controller B te besturen.

Modus 3 (Merge mode)
Deze functie zullen de meeste het belangrijkst en het handigst vinden. De Showtec DMX-merge zal in deze modus de signalen samenvoegen tot één DMX-signaal, je kunt het startadres van DMX-controller B zelf instellen. Voorbeeld: je maakt gebruik van twee Showtec Showmaster 24 lichtcontrollers en koppelt ze beide aan deze unit. Je stelt op de achterzijde in dat controller B op kanaal 25 (Dipswitch 1, 4 en 5) moet beginnen. Zo heb je met twee controllers 48 kanalen beschikbaar op slechts 1 DMX-lijn.

Specificaties:
-Aansluitingspanning voeding: 230V
-Aansluitspanning unit: DC 9V
-Stroomverbruik: 300 mA
-Inclusief voeding

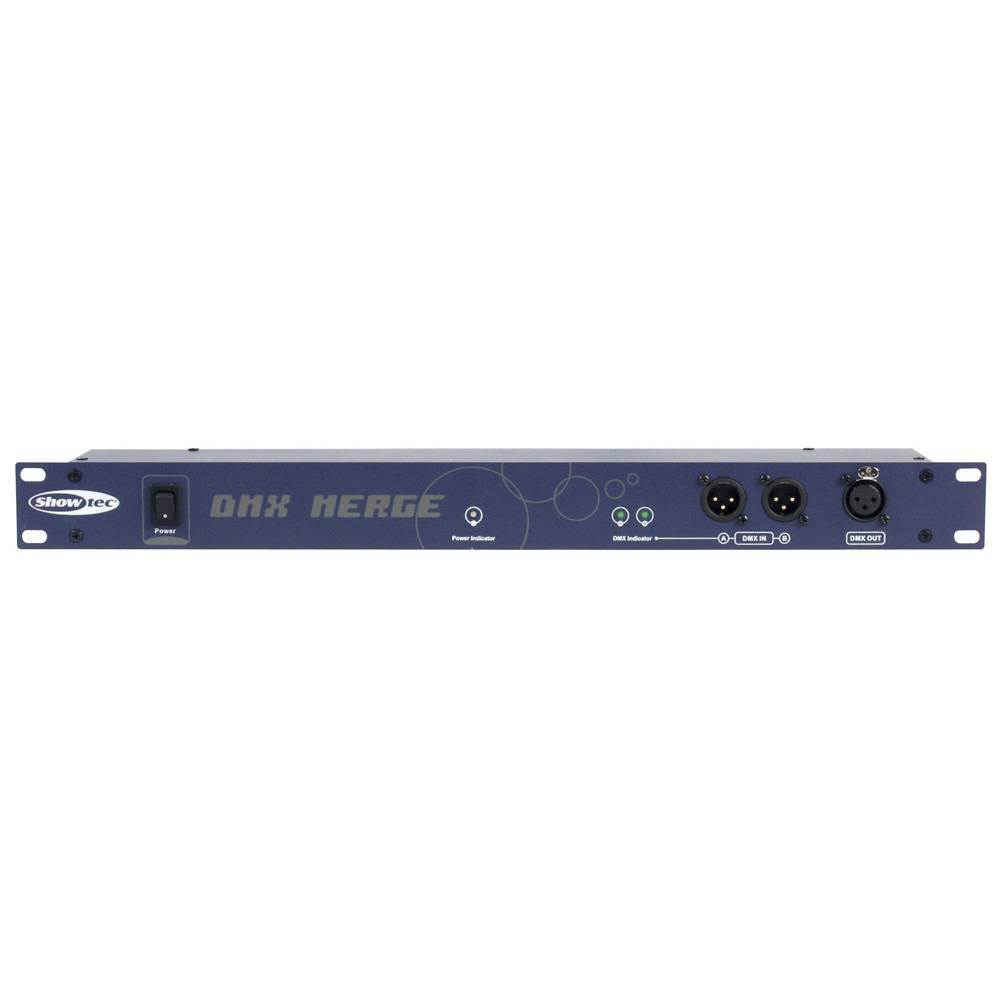

-DMX input voorkant: 2x 3-polige XLR
-DMX input achterkant: 2x 3-polige XLR
-DMX ouput voorkant: 1x 3-polige XLR
-DMX ouput achterkant: 1x 3-polige XLR
-DMX indicator per DMX ingang

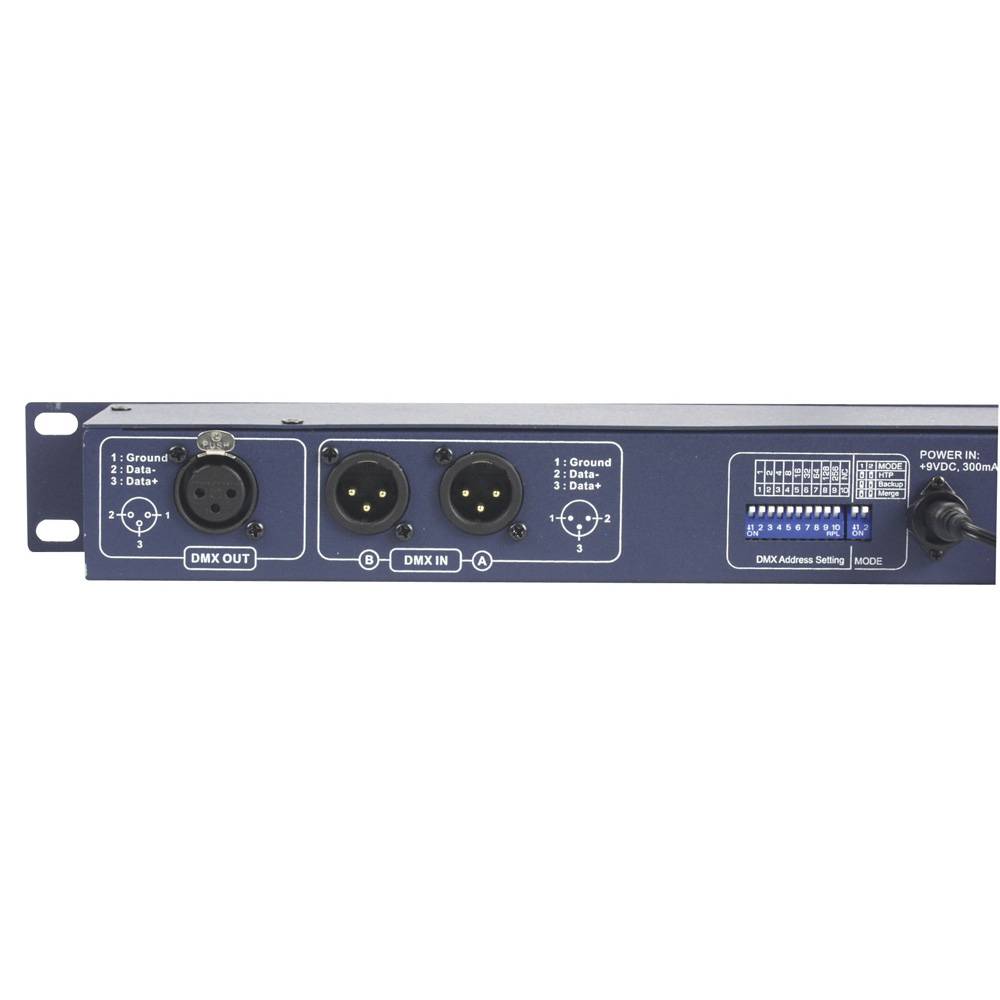

-Dipswitches op achterzijde
-Afmetingen: 483 x 73 x 45mm (LxBxH)
-Gewicht: 1,15 kg
